真空吸吊机械设计中,真空吸盘与真空发生器选型

发布时间:2023/1/5
    真空吸吊机械设计中,真空吸盘与真空发生器选型
  1.功能简介
  程序中的参数和设计方法均参照行业标准。设计界面简洁,操作方便。电脑端和移动端都能直接使用此工具。真空吸盘是直接吸吊物体的标准元件,程序根据吸盘内的真空度p,吸附物体的重量,运动方式,吸盘数量等输入条件计算出吸盘吸吊力和吸盘直径。真空发生器是一种小巧而经济的产生真空的元件,适用频繁起停、流量不大的场合(连续、大流量的场合则采用真空泵)。程序根据吸盘直径,吸着响应时间,发生器最大真空度,总吸附容积等输入条件计算出真空发生器的平均吸入流量Q1和最大吸入流量Qmax。以上计算结果可供样本选型时参考使用。
  2.设计方法
  真空吸盘不仅必须要能应对工件的质量,也要能应对加速力。工件光滑无透气性时,安全率至少应设为1.5。若是有危险性的工件、有透气性的工件、表面粗糙或表面上有凹凸的工件,其安全率应设为2.0以上。此外,加速度和摩擦系数等的条件未知或无法正确把握时,也应使用2.0以上的安全率。吸盘内的真空度P在最大真空度Pv=88kPa的63%~95%内选择,即保证吸附力,又不致使吸附响应时间过长。程序计算所得出的理论保持力是真空吸盘安全搬送工件所必须的力。
  对真空发生器选型来说,标准型的真空发生器最大真空度pv=88kPa,程序根据上述吸盘选型计算得出的吸盘吸附力和所选吸盘直径计算出所需真空度p,再根据所要求的吸附响应时间,由图表得到吸附时间比例T/T1,最后计算出最大吸入流量值,而后可根据计算结果选择匹配的真空发生器。计算公式详见程序界面右侧说明框。
  3.界面构成
  计算程序主界面如下图所示,分为真空吸盘选型计算和真空发生器选型计算。

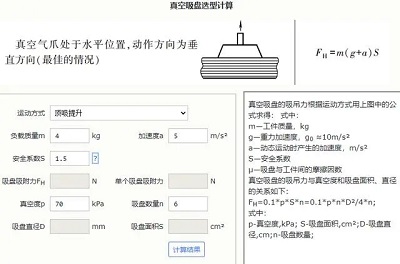

  真空吸盘选型计算

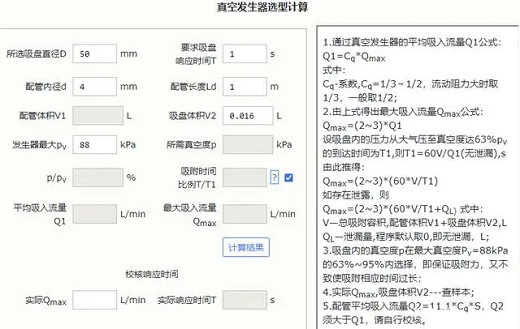

  真空发生器选型计算
  程序界面左侧为计算程序,右侧为相关公式数据或说明。
  网页左侧导航栏 查询资料->真空吸盘与真空发生器选型 提供了相关数据资料。程序上方说明栏提供了设计参考资料。
  搜索'mechtool'进入网站首页点击右侧导航栏'气压传动系统计算'->‘真空吸盘与真空发生器选型’->即可直接使用此工具。
