真空吸盘的原理构造介绍

发布时间:2012-2-1

  真空吸盘由吸盘装置,旋转真空密封装置和具空泵组成.

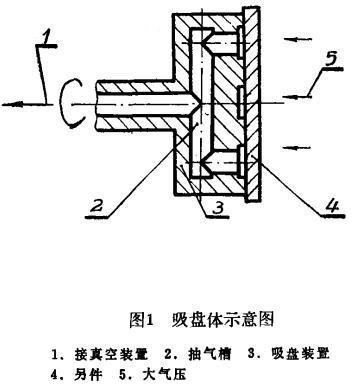

  吸盘装置根据工件情况,我们采用16合金铝制成(其他材料如黄铜钢亦可)。在吸合面处开有抽气槽,真空泵不断排气造成抽气槽内真空,使被加工另件在大气压力下紧贴于吸合面上。在吸合面之间,涂以7412密封体(图1)吸盘装置可直接装于机床主轴,亦可用普通三爪卡盘夹持工作。

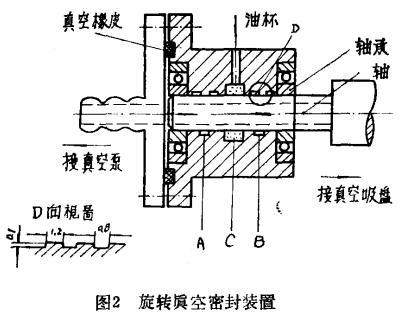

  旋转真空密封装置可由黄铜或其他耐磨金属材料制成,其结构如图2所示。真空吸盘装置的抽气管道通过一段其空橡皮管与旋转密封的旋转轴相连。旋转轴支承于一对滚珠轴承上,与外壳保持滑动配合即可。在此配合面处的外壳上开有特殊方牙螺纹槽如图2 ,按照机床正常转动方向,A处为右旋方牙螺纹,B处为左旋方牙螺纹,当机床主轴高速转动时带动旋转密封装置的轴一同旋转,由油杯注人 的高粘度油在此旋转轴带动下沿所开螺纹槽按箭头方向运动,
  在中部C处形 成其空密封环,阻止大气从滑动配合处侵入。这种密封装置可在任意转速下工作,密封效果良好。我们在最高转速达300转/ 分的高速机床上长期使用,工作正常。密封油可用普通机械泵油或50#机油。用油量约1~5毫升/小时。
真空泵可用一般旋片式机械具空泵,规格不限。
