真空吸盘的结构与工作原理

发布时间:2011-10-24

  真空吸盘的吸盘是采用丁腈橡胶为制造材料,因为丁腈橡胶扯断力比较强,所以被广泛应用在各种真空吸持设备上;不管是建筑、造纸工业还是印刷以及玻璃等行业,其都会经常用到。而且通常会被用于吸持与搬送玻璃、纸张等薄而轻的物品的任务。真空吸盘具有结构更简单、安装更方便、外形美观、吸持力强等特点。经过吸持重物的试验。其性能指标达到设计要求.现已批量用于广州某造纸厂吸持纸张工序,工作平稳。
 1.真空吸盘的结构
  平直型真空吸盘的结构如图1所示。它由吸盘和吸盘箍组成。

 2.真空吸盘的工作原理

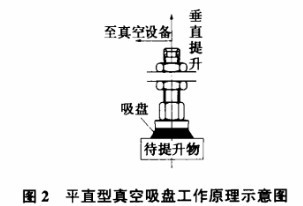

  真空吸盘的工作原理如图2所示。首先将真空吸盘与真空设备(如真空发生器等,图中没画出)用接管接通,然后与将要被提升的物体(玻璃、纸张等)接触。启动真空设备将吸盘里的空气抽吸掉。使吸盘内真空从而产生负气压。以便于将待提升物吸牢,待吸劳后即可开始搬送货物。当需搬送的物体搬送到目的地时,平稳将空气再充进真空吸盘内。这是空吸盘内的负气压将会慢慢变成零气压或稍为正的气压。这时真空吸盘就可以轻而易举的脱离被搬运的物体,到现在提升搬送重物的任务就完成了。
